Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm

Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm

Komplett Set mit Etui ( 10 / 15 / 20 / 25mm )
€119,00
Zu Produktinformationen springen
Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
  • Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm
Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm

Magnetischer Plananschlag für Drehfutter – Set 10 / 15 / 20 / 25 mm

€119,00
Variante
✓ Gratis 2-3 Tage Lieferung in DE

✓ 14 Tage Rückgabe | Kostenloser Rückversand
Gemäß § 19 UStG wird keine Umsatzsteuer berechnet.
    • Plan in Sekunden: an die Backen klicken, Werkstück anlegen, zuspannen
    • ±0,05 mm Parallelität
    • 4 Höhen: 10 / 15 / 20 / 25 mm für flache Scheiben und Serienteile
    • Magnetisch: beide Hände frei fürs Werkstück
    • Passend für 3-Backenfutter mit Backenbreite bis 22 mm

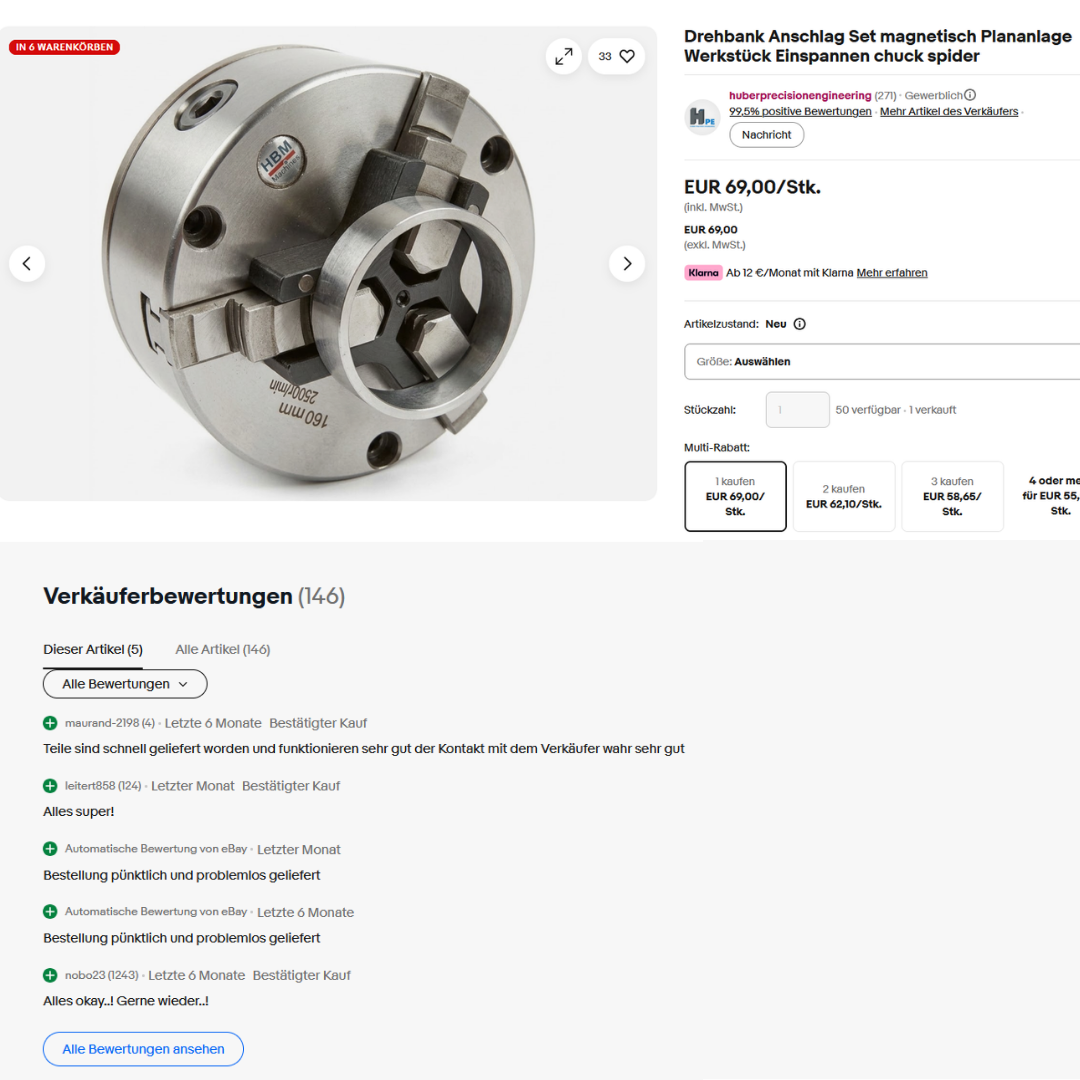

    Was Käufer auf eBay sagen

    Wer Präzisionsteile kauft, möchte absolute Passgenauigkeit.

    💬 „Teile sind schnell geliefert worden und funktionieren sehr gut. Der Kontakt mit dem Verkäufer wahr sehr gut.“

    💬 „Alles super!“

    💬 „Alles okay..! Gerne wieder..!“

    5 von 5 Bewertungen für dieses Set positiv


    Schluss mit Ausrichten und Kippeln

    Flache Werkstücke und dünne Scheiben im Backenfutter plan auszurichten kostet Zeit und Nerven. Mit Messuhr, Klopfen und Nachspannen dauert es oft mehrere Minuten pro Teil. Mit dem HPE Plananschlag lassen sich Teile in wenigen Sekunden Parallel einspannen.

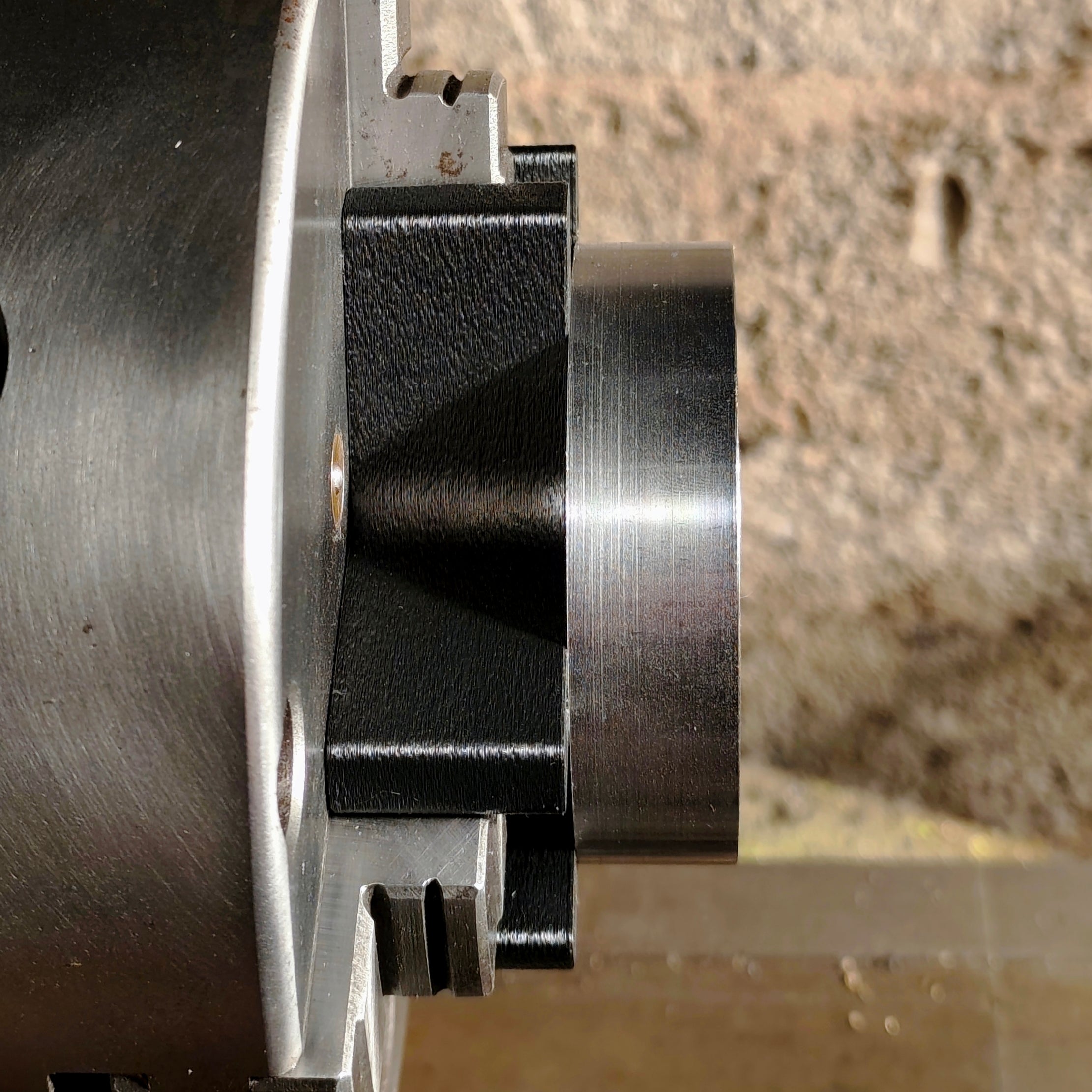

    So funktioniert’s

    1. Anschlag einklicken. Er haftet magnetisch an den Futterbacken.
    2. Werkstück anlegen. Es liegt plan an der Anschlagfläche an.
    3. Zuspannen und losdrehen

  • Magnete und Späne: Die Neodym-Magnete halten den Anschlag am Futter. Bei Stahl können Späne oder Eisenstaub an der Anlagefläche haften, also vor dem Anlegen kurz mit Pinsel oder Tuch abwischen. Bei Alu, Messing, Kupfer und Kunststoff gibt es dieses Thema nicht.


    Warum der Plananschlag

    Planer Sitz ohne Messuhr
    Jeder Anschlag hat definierte, parallele Anlageflächen. Die Parallelität ist mit ±0,05 mm stichprobenartig geprüft. So spannst du Teil für Teil gleich ein, ideal für flache Scheiben und Serienfertigung.

    Kein Zurückdrücken
  • Beim Schruppen und Bohren stützt der Anschlag das Werkstück ab, es wird nicht in die Backen gedrückt.

  • Nichts bohren, keine Backen wechseln
  • Kein irreversibler Eingriff am Futter, kein Backenwechsel.

  • Beide Hände frei
    Beidseitig eingepresste und eingeklebte Neodym-Magnete halten den Anschlag sicher am Futter. Er fällt nicht heraus, auch wenn du das Werkstück einlegst.

    Schont Werkstück und Futter
    Der Kunststoff liegt weich an. Polierte Oberflächen aus Alu oder Messing bekommen keine Druckstellen. Bei einem Fehler wirkt der Anschlag als Opferteil und schützt so das Futter vor teuren Schäden.

    Vier Höhen, ein System
    10 / 15 / 20 / 25 mm decken die gängigen Werkstückdicken ab. Die Anschläge sind nach belieben stapelbar und nach Höhe gekennzeichnet.


    Wähle dein Set

    Basic Set (4 Anschläge): 10 / 15 / 20 / 25 mm
    Der Einstieg für flache Scheiben und Teile ab 10 mm Spanndurchmesser.

    Komplett Set (8 Anschläge)
    Wie Basic, plus 4 Spezial-Anschläge für Kleinteile ab 4 mm Spanndurchmesser. Für alle, die auch kleine Durchmesser drehen.

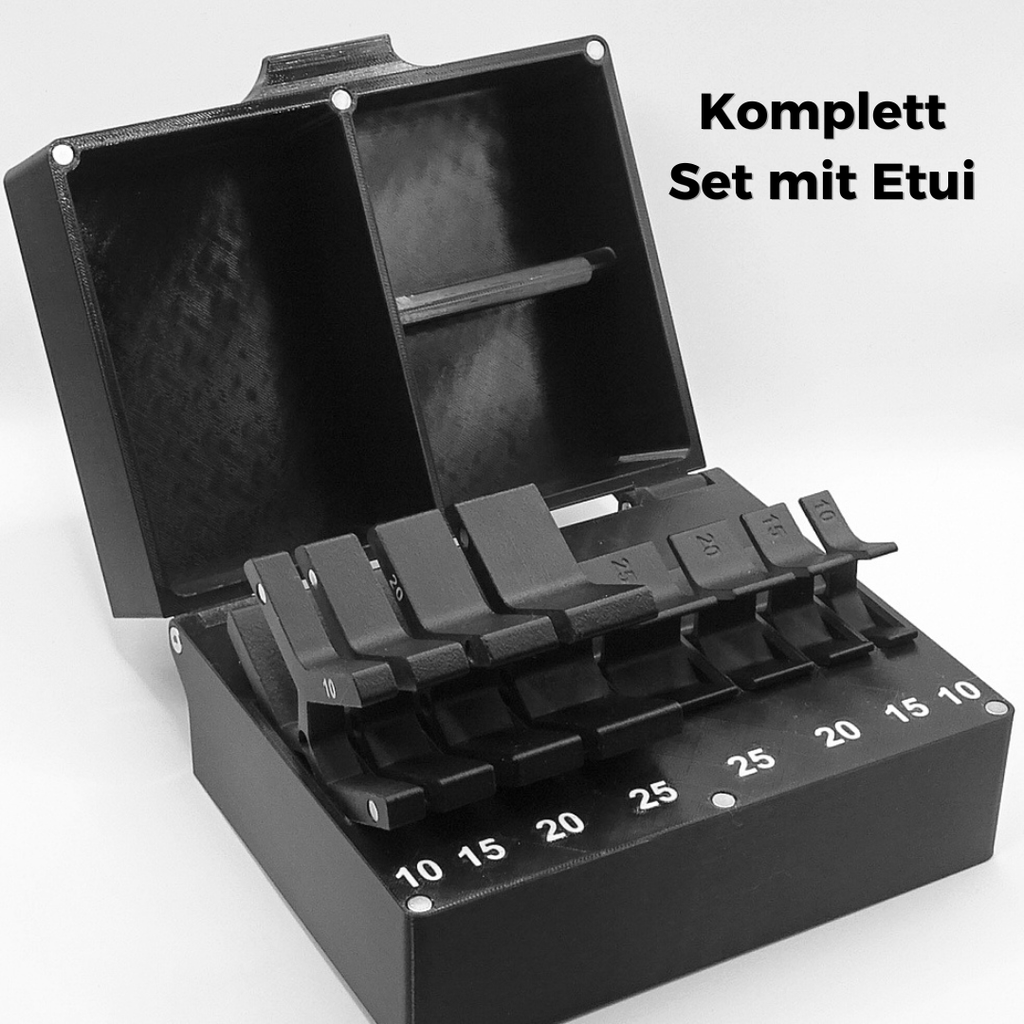

    Komplett Set mit Etui (8 Anschläge)
    Wie Komplett, plus ein passendes Etui. Alle Anschläge sortiert und griffbereit, nichts geht in der Schublade verloren.

    Passt das auf mein Futter? Miss die Breite einer Backe an der Stirnfläche. Bis 22 mm passt der Anschlag.

    Technische Daten
    Parallelität ±0,05 mm (stichprobenartig geprüft mit Messuhr)
    Höhen 10 / 15 / 20 / 25 mm
    Futtertyp 3-Backenfutter
    Max. Backenbreite 22 mm
    Mindest-Spanndurchmesser Basic: 10 mm · Komplett: 4 und 10 mm
    Material ABS
    Einsatztemperatur 85-90°C
    Magnete Neodym, eingepresst und eingeklebt
    Lieferumfang Basic: 4 Anschläge · Komplett: 8 Anschläge · mit Etui: + Etui


    Material & Fertigung

    Die Anschläge entstehen im FDM Verfahren aus ABS. Die Anlageflächen werden zerspanend nachbearbeitet und stichprobenartig auf Parallelität geprüft.

    Materialbeständigkeit und Chemiekompatibilität

    Die Anschläge bestehen aus ABS.
  • ABS gilt allgemein als beständig gegenüber Wasser, wässrigen Kühlschmier-Emulsionen und Mineralölen.
  • Nicht geeignet sind Aceton und acetonhaltige Mittel, Ketone, Ester, Aromaten (z. B. Toluol), chlorierte Lösungsmittel und konzentrierte Säuren. Da Kühlschmierstoffe und Reiniger sehr unterschiedlich zusammengesetzt sind, teste bei Unsicherheit vorab an einer unkritischen Stelle.


    Von Hand an der Drehbank gefertigt. Jeder Anschlag wird bei mir in der Werkstatt gedruckt und die Anlageflächen zerspanend nachbearbeitet. Pro Set stehe ich rund 45 Minuten an der Drehbank. Fragen zur Passform? Schreib mir, ich antworte in der Regel innerhalb von 24 Stunden.
    – Paul, HPE (Oettingen i. Bay.)
